- ABM 3000系列 20MHz-8000MHz
*通用型
- 主要技术指标
| 序号 | 指 标 名 称 | 参 数 |
| 1 | 接收频率范围 | 频段1：20MHz～3000MHz
频段2：3000.01MHz~8000 MHz |
| 2 | 调谐分辨率 | 1KHz |
| 3 | 调谐时间 | ≤0.2ms |
| 4 | 频率稳定 | ±0.2ppm |
| 5 | 相位噪声 | ≤-100dBc/Hz@10KHz（射频1GHz处） |
| 6 | 接收机工作模式 | 常规、低噪声、低失真 |
| 7 | 噪声系数 | 频段1：≤10dB（低噪声模式）
频段2：≤14dB（低噪声模式） |
| 8 | 链路增益 | 55±3dB 低噪声模式主路
43±3dB 常规模式主路 33±3dB 低失真模式主路 23±3dB 常规模式、监测路 |
| 9 | 中频频率 | 70MHz 窄带 76.8MHz 宽带 |
| 10 | 中频滤波器带宽（-3dB） | ≥40MHz宽带≥500KHz 窄带1 ≥30KHz 窄带2 |
| 11 | 中频滤波器矩形系数 | ≤1.5 （BW-60dB/ BW-3dB）宽带
≤3 （BW-40dB/ BW-3dB）窄带1 ≤3.5 （BW-40dB/ BW-3dB）窄带2 |
| 12 | 链路衰减 | 30dB 步进1dB（射频）常规和低噪声模式
20dB 步进1dB（射频）低失真模式 20dB 步进1dB（中频） |
| 13 | 中频抑制 | ≥100dB |
| 14 | 镜像抑制 | ≥100dB |
| 15 | 输入二阶截点 | ≥55dBm 典型值 |
| 16 | 输入带内三阶截点 | ≥10 dBm典型值 |
| 17 | P-1dB | ≥15dBm |
| 18 | 内部虚假信号 | ≤-110dBm（折合到输入端，满增益测试） |
| 19 | 频率微调 | 具备 |
| 20 | 参考输入 | 1）频率：40MHz
2）阻抗：50Ω 3）输入功率：7±2dBm |
| 21 | 参考输出 | 1）频率：40MHz
2）阻抗：50Ω 3）输入功率：7±2dBm |
| 22 | AD采样时钟 | 1） 频率：102.4MHz
2） 阻抗：50Ω 3） 输出功率：7±2dBm |
- 环境适应性和接口
| 序号 | 名 称 | 参 数 |
| 1 | 工作温度 | -20℃～＋60℃ |
| 2 | 存贮温度 | -40℃～＋70℃ |
| 3 | 电源 | DC:12V（±5%） I≤1.5A(12V) |
| 4 | 电源及控制接口 | DB-15P |
| 5 | 射频输入、AD时钟输出、
中频输出 |
SMA-K |

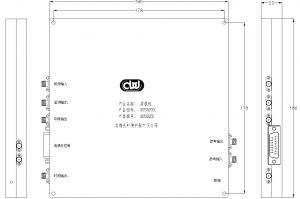

- 外形尺寸
产品外形尺寸：≤186*186*22mm（不含连接器长度） 重量：≤1.45kg
DB-15P型连接器引脚定义
| 管脚号 | 功能定义 | 管脚号 | 功能定义 |
| 1 | SD0(数据输出) | 9 | GND（数字地） |
| 2 | SS (发送使能输入) | 10 | GND（数字地） |
| 3 | SDI(数据输入) | 11 | NC |
| 4 | SCK(串行时钟输入) | 12 | NC |
| 5 | NC | 13 | NC |
| 6 | NC | 14 | GND(模拟地) |
| 7 | GND(模拟地) | 15 | +12V IN |
| 8 | +12V IN |
